2004 204 20x4 Karakter Dot Matrix LCD Ekran Modülü IC Kontrolör Mavi Blacklight
Ürün ayrıntıları:
| Menşe yeri: | Dongguan, Çin |
| Marka adı: | Fangsheng |
| Sertifika: | ISO9001:2015 |
| Model numarası: | 2004A COB |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 500 |
|---|---|
| Fiyat: | Negotiation |
| Ambalaj bilgileri: | Kabarcık çantası + Blister + Köpük kutusu + Karton |
| Teslim süresi: | 3 ~ 5 iş günü |
| Ödeme koşulları: | T/T, Western union, Paypal |
| Yetenek temini: | 200 K Takım / Ay |
|
Detay Bilgi |
|||
| Noktalar Matrisi: | 20 * 4 Nokta | Gerilim: | 5.0V |
|---|---|---|---|
| LCD tipi: | STN Lcd | Görüntü modu: | Geçirgen |
| Vurgulamak: | lcd nokta vuruşlu ekran,renkli lcd ekran modülü |
||
Ürün Açıklaması

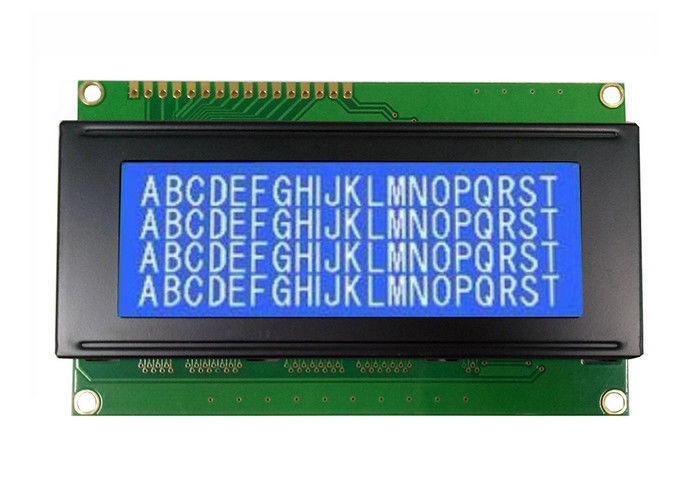

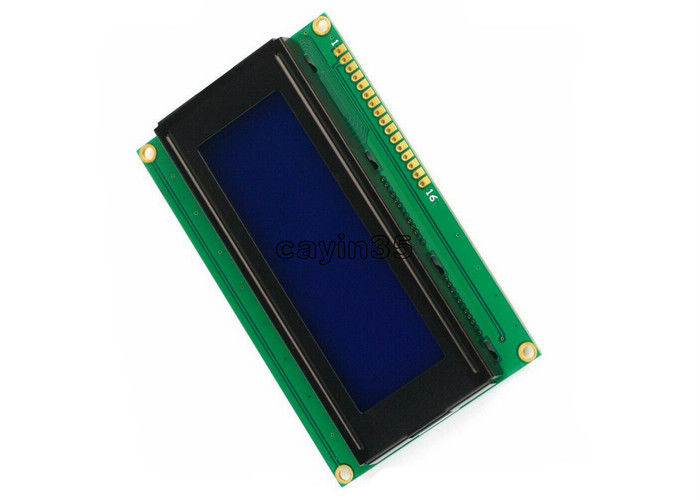

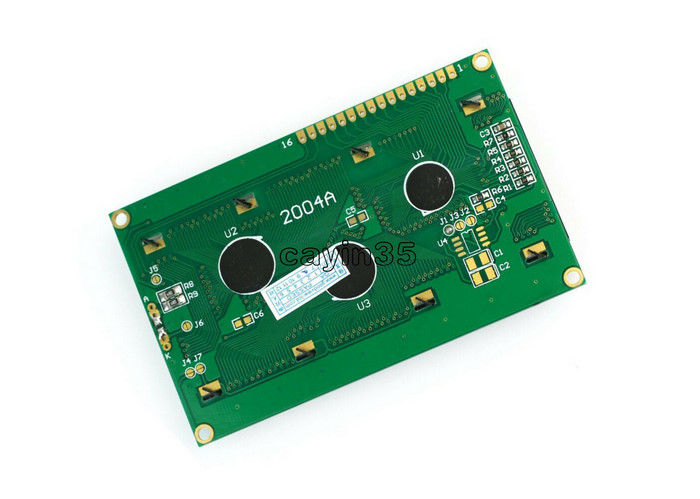

2004 204 20x4 Karakter LCD Ekran Modülü IC Kontrol Cihazı Mavi Blacklight
A. Temel Bilgiler:
2. Modül bir MCU ile kolayca arayüzlenebilir.
3. Ekran Formatı: 20 Karakter x 4 satır.
4. Arduino tabanlı proje için harika.
5. Besleme gerilimi: 5V.
6. Seri LCD 20x4 Modülü tamamen monte edilmiş ve test edilmiştir.
7. Beyaz Metin, Mavi aydınlatmalı.
8. Analog Arabirim.
9. Boyut: 98 x 60 x 12mm.
MADDE | İÇERİK | AÇIKLAMA |
1 | Anahat Boyutunu Göster | 98 (H) * 55 (W) * 3,55 mm (T) |
2 | Boyut görüntüleme | 70,4 (H) * 20,8 (G) mm |
3 | Voltaj | 3,3 V, 5,0 V |
4 | Çalışma sıcaklığı | -20 ~ 70 ℃ |
5 | Sürücü parametresi | Görev 1/16, Önyargı 1/5 |
6 | Arka Işık | Beyaz led |
7 | Renk | Mavi veya Sarı - Yeşil |
8 | Sürücü ic | ST7920 |
B. ekran özellikleri :
C. Yapı Şeması :
Pim NO. | sembol | fonksiyon | düşünce | |
| 1 | Vss | Güç kaynağı | 0V | |
| 2 | Vdd | + 5V | ||
| 3 | Vo | LCD için | Değişken | |
| 4 | RS | Kayıt Seç (H: Veri L: Öğretim | ||
| 5 | R / W | L: MPU - LCM H: LCM - MPU | ||
| 6 | E | etkinleştirme | ||
| 7 | DB0 | Veri Bit 0 | ||
| 8 | DB1 | Veri Bit 1 | ||
| 9 | DB2 | Veri Bit 2 | ||
| 10 | BD3 | Veri Bit 3 | ||
| 11 | db4 | Veri Bit 4 | ||
| 12 | dB5 | Veri Bit 5 | ||
| 13 | DB6 | Veri Bit 6 | ||
| 14 | DB7 | Veri Bit 7 | ||
| 15 | bir | LED Ünitesi Anot | ||
| 16 | K | LED Ünitesi Katotleri | ||
