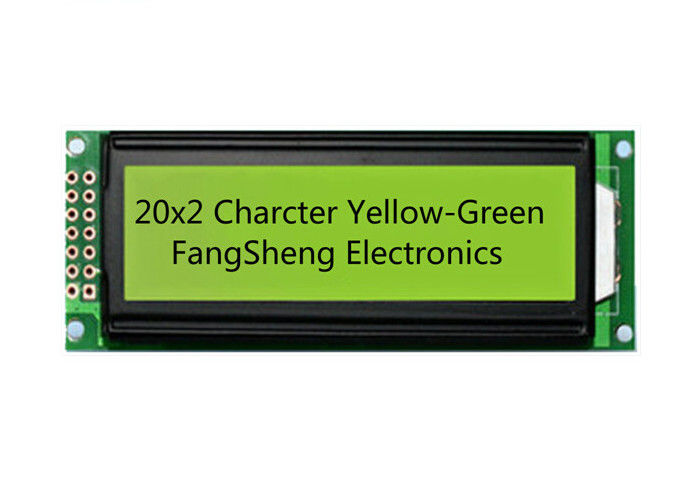

20 x 2 Grafik Lcd Dot Matrix Ekran Modülü Enstrüman için 2002 Lcd Ekran
Ürün ayrıntıları:
| Menşe yeri: | Dongguan, Çin |
| Marka adı: | Fangsheng |
| Sertifika: | ISO9001:2015 |
| Model numarası: | 2002A COB |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 500 |
|---|---|
| Fiyat: | Anlaşılabilir |
| Ambalaj bilgileri: | Kabarcık çantası + Blister + Köpük kutusu + Karton |
| Teslim süresi: | 3 ~ 5 iş günü |
| Ödeme koşulları: | T/T, Western union, Paypal |
| Yetenek temini: | 200 K Takım / Ay |
|
Detay Bilgi |
|||
| Nokta Matrisi: | 20 * 2 Nokta | Voltaj: | 5.0V |
|---|---|---|---|
| Lcd Türü: | STN Lcd | Ekran modu: | Geçirgen |
| Vurgulamak: | lcd nokta vuruşlu ekran,renkli lcd ekran modülü |
||
Ürün Açıklaması
Enstrüman için 20 x 2 Grafik Lcd Dot Matrix Ekran Modülü 2002 Lcd Ekran
A. Özellikler:
Karakter sayısı: 20 karakter x 2 satır
Ekran tipi: COB STN / FSTN, mavi / gri / sarı yeşil, negatif / pozitif
Görev: 1/16
Önyargı: 1/5
Giriş voltajları: 5.0 veya 3.3V DC
Görüş açısı: Saat 6 veya 12
Bağlayıcı: zebra
LED arka ışık rengi: beyaz / mavi / sarı yeşil
|
ITEM
|
İÇERİK
|
AÇIKLAMA
|
|
1
|
Anahat Boyutunu Görüntüle
|
116 (H) * 37 (W) * 12,5 mm (T)
|
|
2
|
Görüntüleme Boyutu |
85 (H) * 20 (G) mm
|
|
3
|
Voltaj
|
3,3 V, 5,0 V
|
|
4
|
Çalışma Sıcaklığı
|
-20 ～ 70 ℃
|
|
5
|
Depolama sıcaklığı
|
-30 ～ 80 ℃ |
|
6
|
Arka ışık
|
Beyaz Led
|
|
7
|
Renk
|
Mavi veya Sarı - Yeşil |
|
8
|
Sürücü IC
|
ST7920
|
B. Ürün Detayları:
- Fotokopi makineleri, faks makineleri, endüstriyel test ekipmanları, ağ oluşturma vb. İçin uygun
- Bu ürün mavi aydınlatmalı bir LCD ekran modülüdür
- 2002 LCD ekran modülü, eskisi için harika bir yedek
- Küçük ve hafif görünüm, kullanımı kolay ve rahattır
- Diğer özellikler: 5V mantık güç kaynağı, paralel iletişim, yüksek güvenilirlik, geniş sıcaklık aralığı.
C. Yapı Şeması:
Ekran, her projede kasayı, aygıt yazılımını, elektrik tasarımını, kullanıcı arayüzünü ve hatta pil ömrünü etkileyen kritik bir bileşendir.Bu nedenlerden dolayı ve ürününüzün en görünür bileşeni olduğu için mekanik tasarım ekibi, yönetim ve pazarlama tarafından onaylanması gerekir.Bu ekipler onaylamadan önce onu çalışırken görmeleri gerekir.Ancak bir ekranı platformunuza bağlamak, onu başlatmak ve inandırıcı gösteriler oluşturabilecek bir kod kitaplığı oluşturmak günler veya haftalar alabilir.Bu arada, tüm proje beklemede. 8051 geliştirme kitimiz / tanıtım panomuz bu sorunu çözebilir.Projeniz için görüntünün görülmesini, gösterilmesini ve onaylanmasını sağlamak için kullanın.
2002A, 20x2 karakterli lcd modülü olan 2002A serisi ürün için bir mikrodenetleyici 8051 (80C51) tanıtım ve geliştirme kitidir. Kit, MCU kart kontrollü, USB portlu ISP (In System Programming) ve kendi bitmap'inizi içeren gösterimi özelleştirmek için kablo içerir görüntüler, kişiselleştirilmiş yazı tipleri, semboller, simgeler ve yazma çizimleri, güç kaynağı, ekranı ve MCU kartını bağlamak için kullanılan sıkma aracı. 6800 4/8-bit paralel arabirim için isteğe bağlı.
2002A, 20 karakter genişliğinde, 2 satır karakterli lcd modülü, SPLC780C denetleyici (Endüstri standardı HD44780 uyumlu denetleyici), 6800 4/8-bit paralel arabirim, sarı yeşil renkli tek led arka ışık, bir direnç veya PWM ile kolayca kısılabilir, sarı yeşil renkte stn-lcd pozitif, koyu mavi metin, geniş çalışma sıcaklığı aralığı, rohs uyumlu, yerleşik karakter seti İngilizce / Japonca metni destekler, tam karakter seti için SPLC780C veri sayfasına bakın.Opsiyonel 3.3v veya 5v güç kaynağı ve isteğe bağlı pin başlığı bağlantısı.
8051, PIC, AVR, ARDUINO, ARM ve Raspberry Pi gibi MCU ile kolaylıkla kontrol edilir.Her türlü gömülü sistem, endüstriyel cihaz, güvenlik, medikal ve el tipi ekipmanlarda kullanılabilir.
