Menşe yeri:
Dongguan, Çin
Marka adı:
Fangsheng
Sertifika:
ISO9001:2015
Model numarası:
TFT2806N03JPY-14P
Video

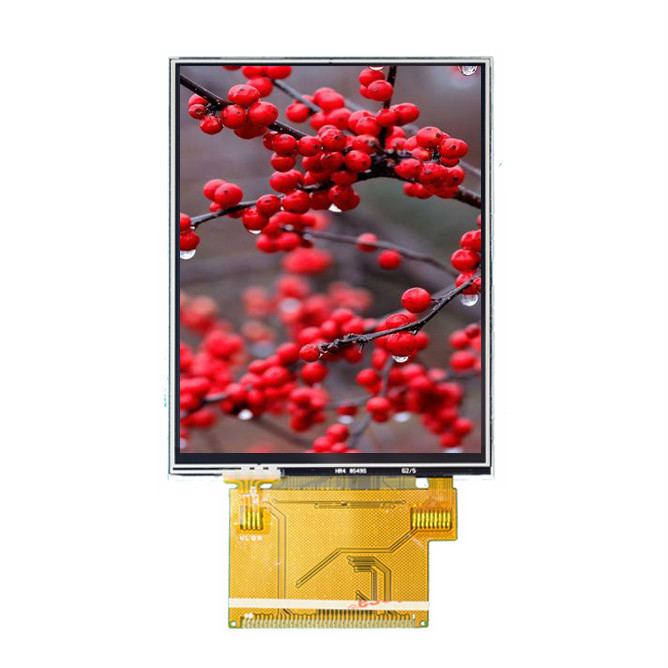

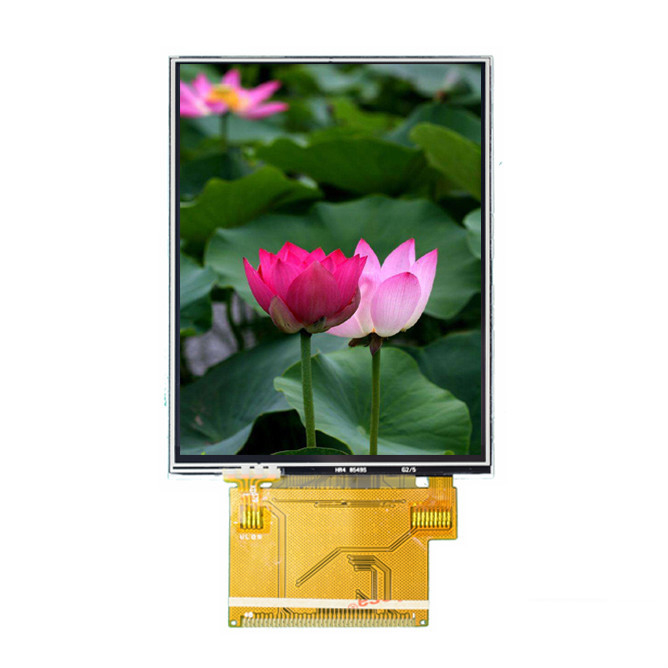

2.8 İnç TFT Lcd Modülü Dokunmatik Ekran Çözünürlüğü 240 * 320 Dots Matrix SPI Arayüzü Ekran Modülü
A. Özellikler:
|
Kalem
|
İçindekiler
|
Açıklama
|
|
1
|
Ürün adı
|
2.8 İnç TFT 240RGB x 320 Lcd Modülü
|
|
2
|
Modül Boyutu
|
50 mm * 69.20 mm * 2.30 mm T
|
|
3
|
Çözünürlük
|
240 * 320
|
|
4
|
Arayüz
|
SPI
|
|
5
|
Dokunmatik Panel Tipi
|
DİRENÇLİ VEYA OLMADAN KAPAKTİF
|
|
6
|
arayüz türü
|
16 Bit MCU
|
|
7
|
Renkler
|
65K
|
|
8
|
Kontrolör / Sürücü
|
ST7789V
|
| 9 | Işık kaynağı | 4 Beyaz LED Paralel |
Bizim avantajımız:
1.Fabrika doğrudan fiyat.
2.İyi kalite.
3.5 gün içinde hızlı kargo.
4.Stoklar için, adedi yok, 1 adet tamam.küçük sipariş hoş geldiniz ..
5.Online ödeme.
6.Destek 7 gün geri ödeme.
7.Satış sonrası hizmetler 24 saat / 7 gün
Sertifikalarımız:
1. GB/T19001-2016 idt ISO9001:2015
2. CE ve ROHS
3. LCD Ekran SGS
TFT2806N03JPY-14P NS240* 320 nokta LCD Modülüile SPI Arayüzü.
B. Ürün Uygulamaları:
C. Yapı Şeması:
Pin Tanımı:
Ürün listesi
| Kalem | Boyut İnç | Nokta Biçimi | AA (mm) | Anahat Boyutu (mm) |
Zıtlık (Kr) |
arka ışık | Parlaklık | Arayüz | Panel | Denetleyici | Dokunmatik panel | görüş açısı | yorumlar |
| 1 | 1.44 | 128xRGBx128 | 25.5x26.5 | 32.36x38.0x2.6 | 500 | 1LED | 240 | SPI | CPT | ST7735S | CPT | 6:00 | 10 iğne |
| 2 | 1.77 | 128xRGBx160 | 28.03*35.04 | 34.70x46.7x2.5 | 500 | 2LED | 320 | 8 bit paralel | CPT | ST7735S | CPT | 6:00 | 20 iğne |
| 3 | 2 | 176xRGBx220 | 31.68x39.60 | 37.68X51.30X2.23 | 500 | 3LED | 180 | 8 bit paralel | HSD | ILI9225G | - | 12:00 | 20 iğne |
| 4 | 2.3 | 320xRGBx240 | 46.75x35.06 | 51.0X45.8X2.3 | 500 | 4LED | 280 | SPI | ÇB | ILI9342C | 6:00 | 14 iğne | |
| 5 | 2.36 | 480X234 | 48.00x35.69 | 55.2x44.75x2.9 | 250 | 2LED | 250 | 8 bit RGB | CPT | OTA5182A | 6:00 | 40 iğne | |
| 6 | 2.4 | 240xRGBx320 | 36.72x48.96 | 42.72x60.26x2.46 | 250 | 4LED | 200 | 8 bit80 paralel | Pazarlama Müdürü | ILI9341V | RTP | 6:00 | 37 iğneli |
| 7 | 2.7 | 240xRGBx320 | 54.00x40.50 | 62.60x45.70x2.45 | 400 | 4LED | 350 | 8 bit RGB | CPT | ILI9341V | RTP | 3:00 | 40 iğne |
| 8 | 2.83 | 240xRGBx320 | 43.2X57.6 | 50X69.2X2.4 | 500 | 4LED | 250 | 8/16 bit paralel | ÇB | ILI9341V | 6:00 |
37 iğne, satılmış |
|
| 9 | 3.5 | 320xRGBX480 | 48.96X73.44 | 54.66X82.9X2.1 | 500 | 6LED | 380 | 18 bit RGB+SPI | HSD | ST7796S | RTP | 6:00 |
45 iğne, bağlayıcı tipi |
| 10 | 4.3 | 480xRGBX272 | 95.04X53.856 | 105.5X67.2X4.2 | 500 | 2x5LED | 350 | 24 bit RGB | Pazarlama Müdürü | HX8257A-C | RTP/CTP ile | 6/IPS | 40 pinli konektör |
| 11 | 5 | 800xRGBX480 | 108x64,8 | 120,7x75.8x4.3 | 400 | 2x6LED | 480 | 24 bit RGB | ÇB | HX8664B+ | RTP/CTP ile |
12:00 /IPS |
40 iğne |
| 12 | 5.7 | 640xRGBX480 | 115.2X86.4 | 127.0X98.4X7.0 | 250 | 3x7LED | 700 | 18 bit RGB | Pazarlama Müdürü | HX8250A+ | RTP/CTP ile | 6/IPS | 40 iğne |
| 13 | 6.2 | 800xRGBX480 | 137.52x77.23 | 155.2X88.2X6.5 | 600 | 3x6LED | 250 | 24 bit RGB | HSD |
ILI6123H+ ILI5480 |
RTP/CTP ile | 6/IPS | 60 iğne |
| 14 | 7 | 800xRGBX480 1024xRGBx600 | 154.08x85.92 | 164.9X100X7.2 | 500 | 7x3LED | 350 | 24 bit RGB | Innolux |
HX8264+ HX8664, X8282 |
RTP/CTP ile |
12:00 /IPS |
50 iğne |
| 15 | 8 | 800xRGBx600 | 162.0x121.5 | 183.0x141.0x6.2 | 500 | 9x3LED | 500 | 24 bit RGB | Innolux | TBD | RTP/CTP ile |
12:00/ IPS |
50 iğne |
| 16 | 10.1 | 1024xRGBx600 | 222.72x125.28 | 235.0x143.0x5.0 | 600 | 13x3LED | 450 | LVDS | CPT |
HX8696+ HX8282 |
RTP/CTP ile |
12:00 /IPS |
40 pinli konektör |
Fangsheng Ar-Ge, üretim ve satış konusunda uzmanlaşmış bir yüksek teknoloji şirketidir. 2001'den beri LCD ve LCM.LCD teknolojisinde yılların tecrübesine sahip profesyonel bir ekibe sahip olan firmamız, mükemmel bir kalite ve yönetim sistemi kurmuştur. Yenilikçilik ve yalın üretim konusunda hiçbir çabadan kaçınmayacağız.
Şirket Bilgisi:
| Kalem | Bina ve Kapasite Bilgileri | Açıklama | ||
| 1 | Adres & Yüklenici | Bina 2'de, BaiDai Endüstri Parkı, ChangPing Yolu, DaoJiao Kasabası, Dongguan, Guangdong, PR Çin |
iletişim:fssales04@fsdzlcd.com Veya Fancy@fsdzlcd.com M/Whatsapp//Wechat:86-134 1284 8038 Skype+86 189 2546 1855 Tel: +86 769 22705392-815 Faks: +86 769 22705825 |
|
| 2 | Kadro | Doğrudan+ Dolaylı İşçiler | +120 | |
| 3 | Yapı 1 | Ofis, Fabrika, Depo | 4.100M² | Toplam 5.000M² |
| 4 | 2. yapı | Yurt | 913M² | |
| 5 | Ürün Kapasitesi | * LCM Çizimi: 2-7 gün * LCM Örneği: 3-6 hafta * Seri Üretim için Teslim Süresi *Üretim:4 - 8 hafta * LCM Kapağı: 30K/D * BL Kapak:30K/D * CTP Sınırı: 3K/D |
||
| 6 | Üretim hattı | * Otomatik Üretim Hatları * Yarı Otomatik Üretim Hatları * Yarı Otomatik arkadan aydınlatmalı montaj hatları * Kapasitif dokunmatik panel montaj hattı * TFT&CTP optik bağlama |
||
