3.3 V HTN Lcd Negatif Ekran Paneli Sürücü Parametresi 1/4 Görev 1/3 Eğilim
Ürün ayrıntıları:
| Menşe yeri: | Dongguan, Çin |
| Marka adı: | Fangsheng |
| Sertifika: | ISO9001:2015 |
| Model numarası: | FHP2511GP01 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 500 |
|---|---|
| Fiyat: | Negotiation |
| Ambalaj bilgileri: | Kabarcık çantası + Blister + Köpük kutusu + Karton |
| Teslim süresi: | 3 ~ 5 iş günü |
| Ödeme koşulları: | T/T, Western union, Paypal |
| Yetenek temini: | 200 K Takım / Ay |
|
Detay Bilgi |
|||
| Lcd Türü: | HTN Lcd Ekran | Voltaj: | 3,3 V |
|---|---|---|---|
| LED: | Beyaz | Ekran modu: | Geçirgen, Yansıtıcı |
| Vurgulamak: | mavi filmi lcd,transflektif lcd ekran |
||
Ürün Açıklaması

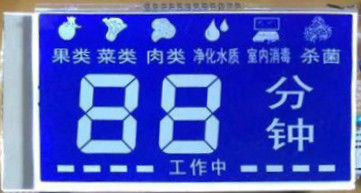

7 Segment Lcd Ekran HTN Lcd Negatif Ekran Paneli Özel Boyut Lcd Ekran Modülü
Arka polarize tipi:
Var üç tip polarize edici: iletim polarizörü; ; transflective polarizer yansıtıcı polarize edici ve yansıtıcı polarize.
A. LED arka ışık yoksa, lütfen yansıtıcı polarizörü seçin.
B. LED arka ışığı gerekliyse, iletim veya transflektif polarizörü seçebilirsiniz.
C. Transflective polarizer is better and expensive than transmission polarizer. Transflektif polarizör, transmisyon polarizöründen daha iyi ve pahalıdır. But transflective LCD will have a uniform light result compared with transmission polarizer. Ancak transflektif LCD, iletim polarizerine kıyasla eşit bir ışık sonucuna sahip olacaktır. What is more, when LED backlight is off, transflecitve LCD will also have a good display result. Dahası, LED arka ışığı kapalıyken, transflecitve LCD'nin de iyi bir görüntü sonucu olacaktır.
D. Şanzıman polarizörü için, negatif LCD veya LED arka ışığı her zaman açık olduğunda, şanzıman polarizörünü kullanmak daha iyidir.
Temel Bilgiler:
|
MADDE
|
İÇERİK
|
AÇIKLAMA
|
|
1
|
Ekran Anahat Boyutu
|
52 (Y) * 45 (G) * 1,1 mm (T)
|
|
2
|
Görüntüleme Boyutu |
49 (Y) * 40 (G) mm
|
|
3
|
Voltaj
|
4.5V
|
|
4
|
Çalışma Sıcaklığı
|
-20 ~ 70 ℃
|
|
5 |
Sürücü Parametresi |
1/4 Görev 1/3 Önyargı |
|
6
|
Arka Işık
|
3 adet Led
|
|
7
|
Renk
|
Beyaz |
|
8
|
Arayüz
|
Toplu iğne
|
LCD bağlantı modu.
PCB'nize LCD nasıl bağlanır? Seçtiğiniz için dört tip konektör vardır.
1. Metal pim konektörü. It is very common connection way. Çok yaygın bir bağlantı şeklidir. Pins should insert into PCB holes and solder it. Pimler PCB deliklerine yerleştirilmeli ve lehimlenmelidir. It is very strong and firm. Çok güçlü ve sağlam. LCD,LED backlight or PCB can be connected together as a LCD module. LCD, LED arka ışık veya PCB, LCD modülü olarak birbirine bağlanabilir.
Bağlantı için, LCD ve PCB'nin iyi sıkıştırılabileceğinden emin olmanız gerekiyorsa, aksi takdirde LCD görüntülenemez veya sadece bir parça görüntülenemez.
Ama zebra şeridi ucuz.
3.Isı yalıtımlı kağıt.Heat seal paper is a flexible connect way. Isı mühür kağıdı esnek bir bağlantı yoludur. Heat seal paper can be heated pressing on LCD and PCB directly. Isı mühür kağıdı doğrudan LCD ve PCB'ye basılarak ısıtılabilir. But head seal is easy to be oxidized after a few years. Ancak baş contasının birkaç yıl sonra oksitlenmesi kolaydır.
4.FPC (Esnek Baskılı Devre) bağ. FPC connector is also a flexible connect way. FPC konektörü de esnek bir bağlantı yoludur. FPC quality is very good compared with heat seal paper. FPC kalitesi, ısı mühür kağıdına kıyasla çok iyidir. It is a good connection way,but price and tooling charge is higher. İyi bir bağlantı yoludur, ancak fiyat ve takım ücreti daha yüksektir.
Kontrol Standardı
|
Yüzey teftiş
|
18 (itaat )
|
gereklilik postive LCD ekran: Noktalama hatası (Lcd ile kirli lekeler, kirli lekeler ile paster, cam yüzey hasarı, polarize hasarı (paster görsel olduktan sonra) Φ = (L+W) / 2 L =uzunluk W = Wlikli |
teftiş Standart |
≤10 kalıp |
11 ~ 30 kalıp |
31 ~ 80 kalıp |
> 80 kalıp |
|
φ≤0.1mm |
Yok Sayılan |
Yok Sayılan |
Yok Sayılan |
Yok Sayılan |
|||
|
0.1mm <φ≤0.2mm |
3 | 3 | 2 | 2 | |||
|
0.2mm <φ≤0.25mm |
1 | 1 | 0 | 0 | |||
|
0.25mm <φ≤0.3mm |
0 | 0 | 0 | 0 | |||
|
0.3mm <φ≤0.35mm |
0 | 0 | 0 | 0 | |||
|
0.10mm <φ≤0.35mm toplam miktarı kabul |
3 | 3 | 2 | 2 | |||
|
Not: 1. 0.15mm <φ≤0.25mm iki nokta arasındaki mesafe> 5mm olmalıdır, yukarıdaki hata durumu V / A alanı dışında olduğunda göz ardı edilebilir. Müşteri isteğine veya imzalanmış numuneye tabi özel durum vardır |
|||||||
|
gereklilik Olumsuz LCD ekran: Noktalama hatası (Lcd ile kirli lekeler, kirli lekeler ile paster, cam yüzey hasarı, polarize hasarı (paster görsel olduktan sonra) Φ = (L+W) / 2 L =uzunluk W = Wlikli
|
teftiş Standart |
≤10 kalıp | 11 ~ 30 kalıp | 31 ~ 80 kalıp | > 80 kalıp | ||
|
φ≤0.1mm |
6 | 5 | 4 |
3 |
|||
|
0.1mm <φ≤0.2mm |
3 | 3 | 2 | 1 | |||
|
0.2mm <φ≤0.25mm |
0 | 0 | 0 | 0 | |||
|
0.25mm <φ≤0.3mm |
0 | 0 | 0 | 0 | |||
|
0.10mm <φ≤0.35mm toplam miktarı kabul |
6 | 5 | 4 | 3 | |||
|
Not: 1. 0.1mm <φ≤0.25mm iki nokta arasındaki mesafe> 5mm olmalıdır, yukarıdaki hata durumu V / A alanı dışında olduğunda göz ardı edilebilir. 2. özel istek vardır tabi müşteri isteği veya numune imzaladı |
|||||||
